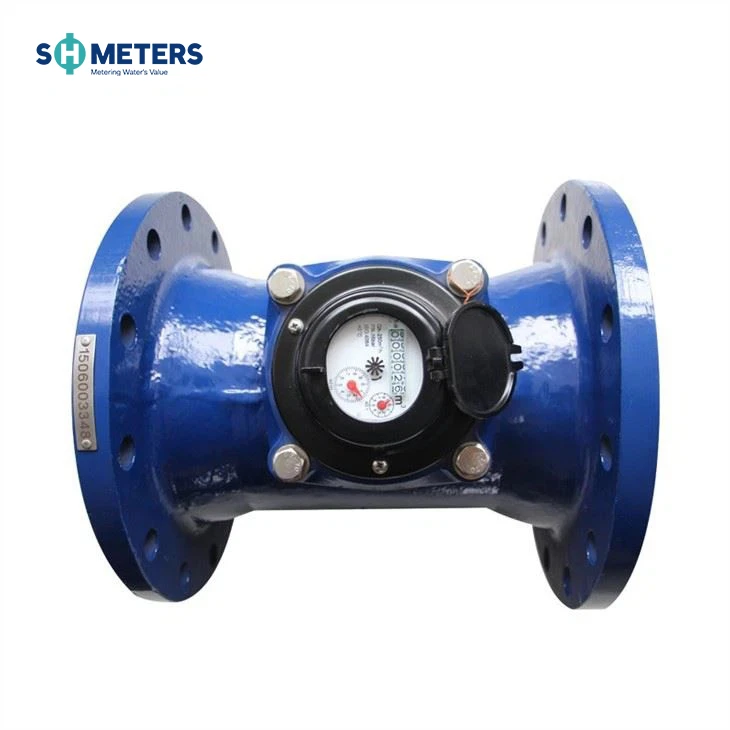

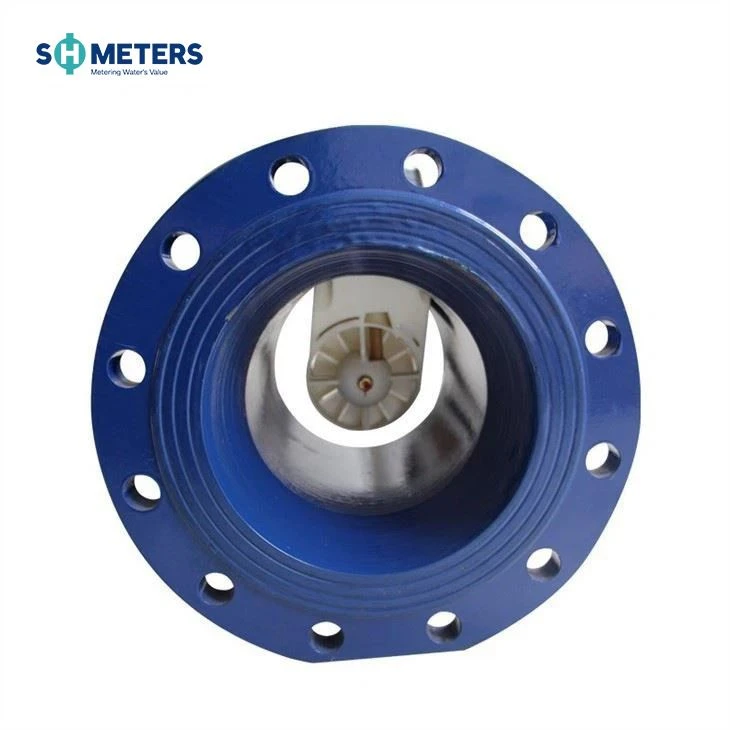

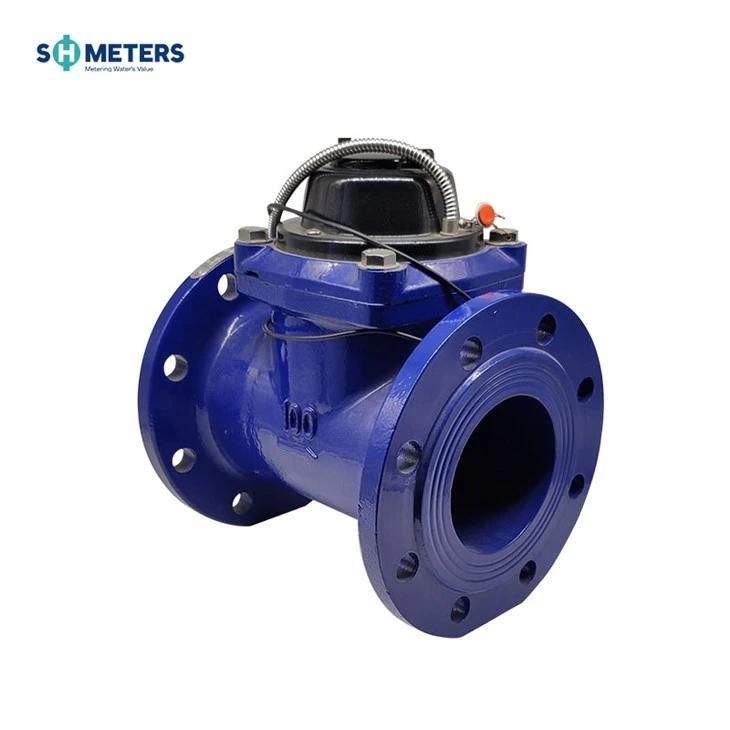

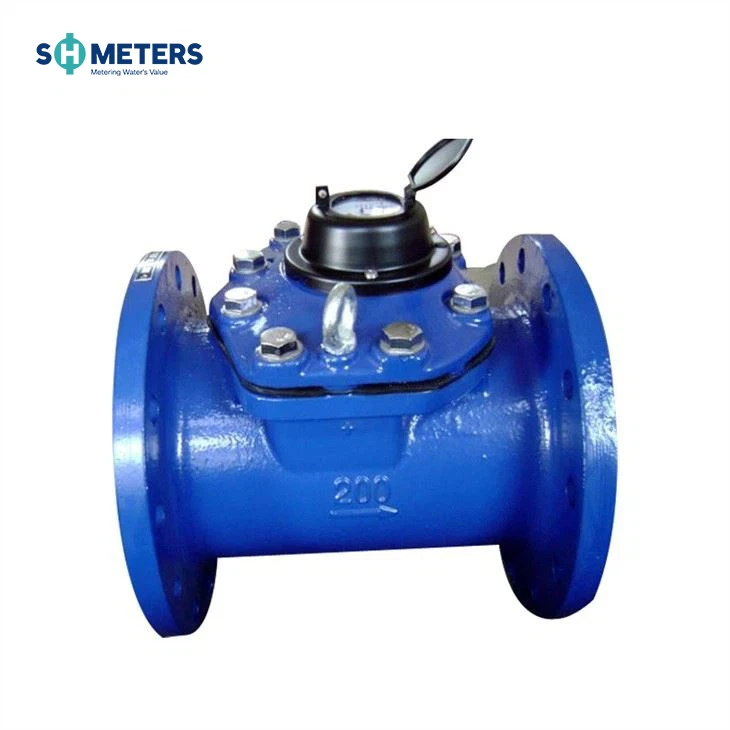

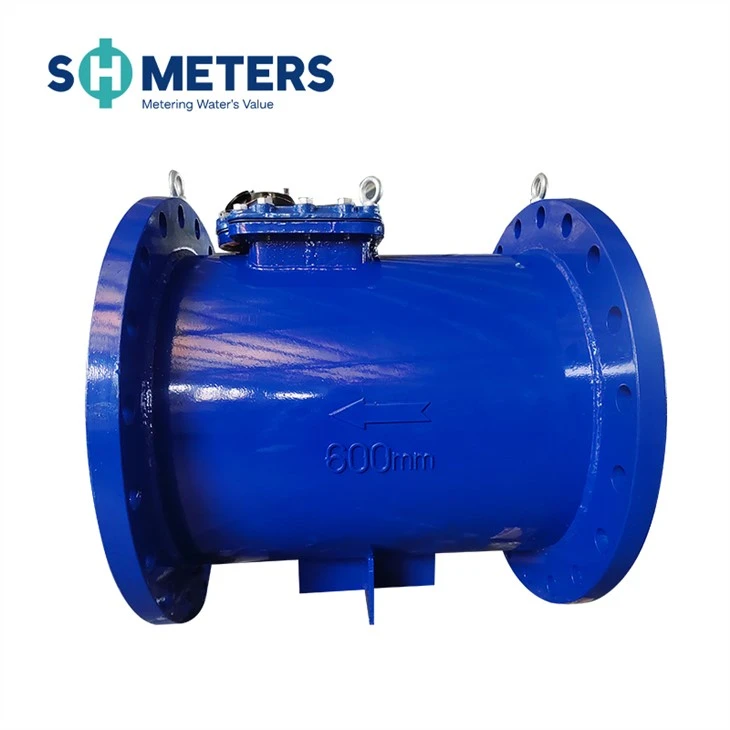

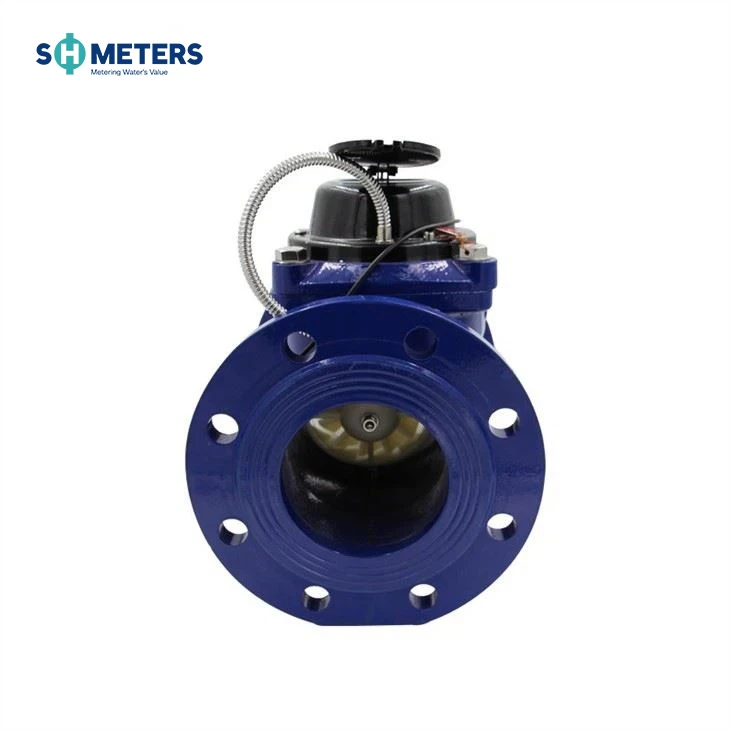

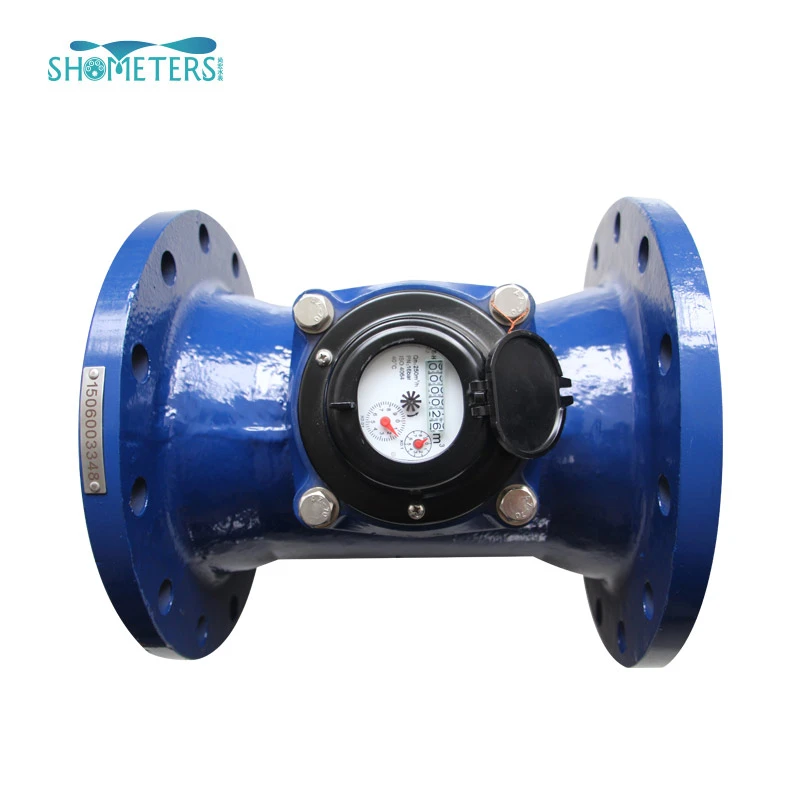

LXXG(R)-50~300(mm)
Irrigazione Ruota orizzontale a palette, contatore dell'acqua fredda (calda) a quadrante asciutto
Applicazione:
--Misurazione del volume di acqua fredda (calda) che passa attraverso la tubazione.
Caratteristica:
--Struttura degli elementi rimovibili, facile installazione e manutenzione;
--Quadrante asciutto, unità magnetica;
--Grande capacità di flusso, piccola perdita di pressione;
--Resistere agli urti d'acqua e all'inquinamento;
--Il registro sigillato sottovuoto assicura che il quadrante sia privo di condensa e mantenga chiara la lettura in un servizio a lungo termine;
--Materiali selezionati di alta qualità per caratteristiche stabili e affidabili;
--I dati tecnici sono conformi allo standard internazionale ISO 4064.Classe B
I contatori possono essere dotati di una sorta di dispositivo di trasmissione a distanza, il volume di generazione degli impulsi potrebbe essere 10.1000 o 10000 L/impulso.
Condizioni di lavoro:
Temperatura dell'acqua: {{0}}.1ºC~50ºC (0,1ºC~90ºC per il contatore dell'acqua calda)
Pressione dell'acqua: inferiore o uguale a 1.0Mpa (1,6 MPa su richiesta)
Errori massimi consentiti:
nella zona inferiore da qmin compreso fino a qt esclusa è ±5 percento
nella zona superiore da qt compreso fino a qs compreso è ±2 percento (±3 percento per contatore dell'acqua calda)
Dimensioni
| Tipo | Dimensione | Lunghezza | Altezza | Flangia di collegamento | ||
| mm | D1 Diametro esterno | D2 Diametro del cerchio del bullone | Bulloni di collegamento (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20(1,0Mpa) |
| 12-M20(1,6Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20(1,0Mpa) |
| 405 | 355 | 12-M24(1,6Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20(1,0Mpa) |
| 460 | 410 | 12-M24(1,6Mpa) | ||||
NOTA: la dimensione della flangia è conforme allo standard ISO{0}}:1988. Lo standard della flangia può essere personalizzato. Si accettano anche ordini per prodotti con requisiti speciali
Posizione del polso
| Dimensione | Posizione del polso |
| DN50-200 | 100/1000 l/impulso |
| DN250-DN300 | 1000 l/impulso |
Curva di perdita di pressione
Specifica tecnica di flusso
| Flusso nominale | Portata massima Q4 | Flusso permanente Q3 | Q3/Q1 | Q2/Q1 | Flusso transitorio Q2 | Portata minima Q1 | Lettura minima | Lettura massima | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
La descrizione del funzionamento del sistema di interruttori a due reed
Si veda lo schema del sistema a due reed sottostanti, i due reed sarebbero azionati rispettivamente "ON" O "OFF" dal magnete montato sull'indice o sull'ingranaggio durante il suo funzionamento sul registro, ma mai "ON" al allo stesso tempo, a meno che il magnete esterno non attacchi.
I due interruttori reed azionano due "ON" e due "OFF" in un giro del puntatore o l'ingranaggio significa un'uscita del segnale, questo principio impedisce la perdita o il conteggio eccessivo dell'uscita del segnale a causa degli interruttori che fanno jogging o del tubo che vibra, quindi garantisce l'affidabilità del segnale in uscita.
Garanzia
Tutti i contatori saranno garantiti contro difetti di fabbricazione e materiali per un periodo di un (1) anno dalla data di accettazione. I contatori o le parti difettosi scoperti entro questo periodo devono essere sostituiti gratuitamente al momento della restituzione a SHMETERS.
