Caratteristiche opzionali
·Registro in plastica, registro in rame e registro in vetro pieno
·Precisione: R=25/20/50
·Dimensioni: DN50-DN300
·Acqua fredda/calda
·Opzione interruttore reed
· Lo standard della flangia può essere scelto
·La rotazione di 360 gradi può essere scelta
·Il corpo in ghisa, ghisa sferoidale, acciaio inossidabile, GG25, GGG50, SS304, SS316 può essere scelto
·Pressione di esercizio: PN16/25
·Fornire un'uscita a impulsi
Condizioni di lavoro
· Temperatura dell'acqua: 0,1 ~ 50 (0,1 ~ 90 per contatore dell'acqua calda)
·Pressione dell'acqua: ≤1.0Mpa (1.6MPa su richiesta)
Errori massimi consentiti
·Nella zona inferiore da qmin compreso fino a ma escluso qt è ±5%
·Nella zona superiore da qt compreso fino a qs compreso è ±2% (±3% per contatore dell'acqua calda)
Posizione dell'impulso
| Taglia | Posizione dell'impulso |
| DN50-200 | 100/1000L/impulso |
| DN250-DN300 | 1000L/impulso |

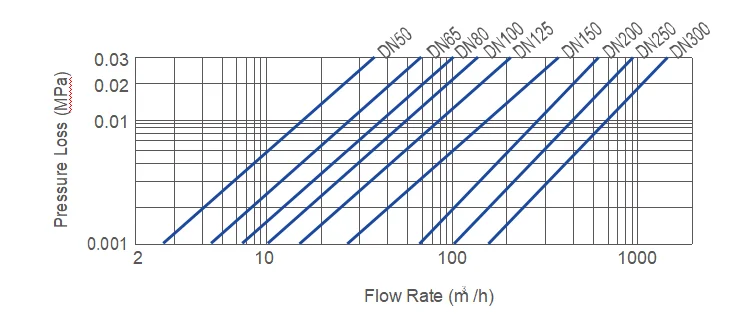

Curva di perdita di pressione
Specifiche tecniche di flusso
| Portata Nominale | Portata massima Q4 | Flusso permanente Q3 | Q3/Q1 | Q2/Q1 | Flusso transitorio Q2 | Flusso minimo Q1 | Lettura minima | Lettura massima | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
La descrizione del funzionamento del sistema a due interruttori Reed
Si prega di vedere lo schema del sistema dei due interruttori reed sotto, i due interruttori reed verrebbero azionati "ON" O "OFF" rispettivamente dal magnete montato sull'indice o sull'ingranaggio durante il suo funzionamento sul registro, ma mai "ON" al stesso tempo, a meno che il magnete esterno non attacchi.
I due interruttori reed azionano due "ON" e due "OFF" in un giro della lancetta o dell'ingranaggio significa un'uscita del segnale, questo principio impedisce la perdita o il conteggio eccessivo dell'uscita del segnale a causa dell'oscillazione degli interruttori o della vibrazione del tubo, quindi garantisce l'affidabilità del segnale in uscita.
Garanzia
Tutti i contatori saranno garantiti contro i difetti di fabbricazione e dei materiali per un periodo di un (1) anno dalla data di accettazione. I contatori difettosi o le parti scoperte entro questo periodo devono essere sostituiti gratuitamente al momento della restituzione a SHMETERS.
