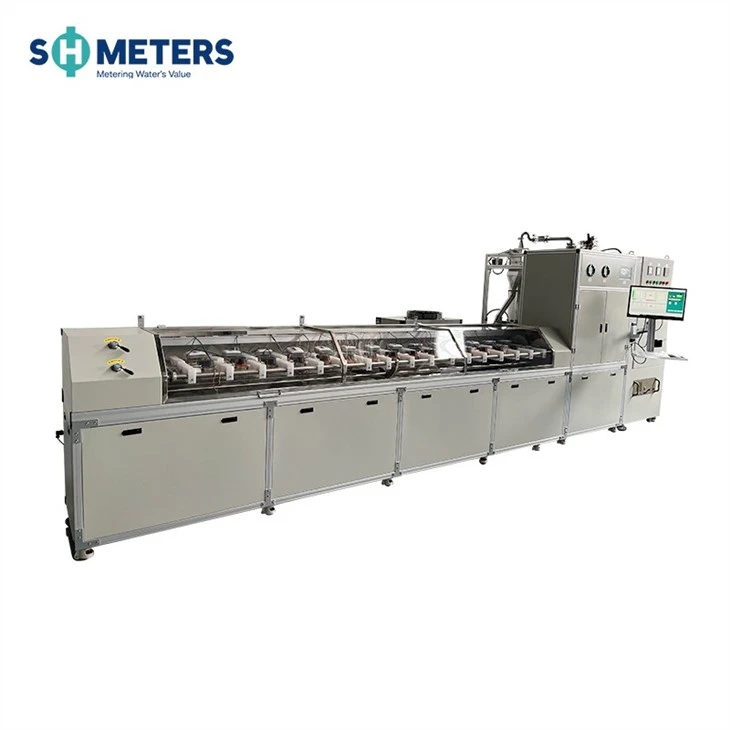

DN 15- DN25 Test del misuratore dell'acqua Banch di rilevamento del misuratore di acqua ad ultrasuoni
Descrizione del prodotto
|
Articolo |
Test panca per contatore dell'acqua |
|
Materiale |
Acciaio inossidabile |
|
Tipo |
Completamente automatico |
|
Modello |
Sha 25- p -1 |
|
Moq |
1 set |
|
Caratteristiche |
Automazione completa, piccolo volume, alta efficienza, risparmio energetico tra cui acqua, energia elettrica e manodopera .} |
|
Funzione |
Test per contatore dell'acqua |
|
Dimensione |
Dn15mm ~ dn25mm (1 /2 '' ~ 1-1 /2 '') Misuratore d'acqua |
|
Garanzia |
1 anno |
Prodotto tecnico
|
Gamma di flussi di dispositivo |
(2-8000)L/h |
|
Incertezza del dispositivo |
Meno o uguale allo 0,2%(k =2) |
|
Intervallo di pressione |
0- 1.6 MPA |
|
Temperatura dell'ambiente |
15- 25 grado |
|
Umidità relativa |
45% -75% |
|
Pressione atmosferica |
(86-106) KPA |
|
Stress di lavoro |
0- 1.6 MPA |
|
Tensione di servizio |
400V ± 5% 50Hz |
|
Pressione di spurgo |
3.5-6 bar |
|
Potenza dell'attrezzatura |
Pompa dell'acqua da 1,8 kW pistone 3kw riscaldamento 6kW (opzionale) |
|
Quantità della tabella di ispezione |
DN15: 10pcs, dn20: 8pcs, dn25: 6pcs, può personalizzare in doppia linea |
|
Dimensione |
5800 mm *1500 mm *2500mm |
|
Modello |
Sha 25- p -1 |
|
Lo standard principale |
Pistone + Scala elettronica |
|
Intervallo di flusso (m³/h) |
0.002-8 |
|
Pompa dell'acqua |
Grundfos |
|
Pressione di lavoro massima (barra) |
16 |
|
Lunghezza della tabella da ispezionare |
DN15 (165 mm), DN20 (195 mm), DN25 (225 mm) L'altra lunghezza potrebbe essere personalizzata) |
|
Specifiche del pistone |
Volume 22L, Risoluzione 0,036 ml, pressione PN16, Servo Drive Panasonic |
|
Scala elettronica |
Mettler Toledo, 120kg . 6000 e |
|
Contenitore di pesatura |
120L |
|
Flusso elettromagnetico |
Yokogawa axg, 1+ dn 2.5+1*dn25 |
|
Commutatore |
DN25 |
|
Sensore di temperatura |
PT100, Classe di precisione A installata sia in entrata che in uscita |
|
Sensore di pressione |
Precisione 0,5% installata sia nell'ingresso che in uscita |
|
Metodo di prova |
Metodo di arresto/metodo del commutatore |
|
L'interfaccia del segnale è standard |
Pulse / MBUS / RS485 / Acquisizione dell'immagine / Sensore laser |
|
Potenza dell'attrezzatura |
380 V, 50Hz, 3 Fase 5wire Power, 10kW (Picco Power) |
|
Altro potere |
Acqua pura /6bar Aria pressione |
Uso del dispositivo:
È adatto per la calibrazione dei metri, l'ispezione del contatore e la modellazione di misuratori di acqua calibro DN15, DN20 e DN25;
Scenario dell'applicazione
È adatto per i produttori di contatore dell'acqua, istituzioni di misurazione e verifica, ecc. .
1. Tipo di dispositivo standard:
L'uso di cilindri idraulici finemente a terra ha le caratteristiche di alta precisione, una buona linearità dei volumi segmentati e una buona consistenza, rendendo possibile il rilevamento del metodo di flusso istantaneo, risparmiando così il volume dell'acqua e migliorando notevolmente l'efficienza di rilevamento;
2. Materiale strutturale: profilo in alluminio industriale di alto grado e struttura miscelata in acciaio inossidabile 304, bell'aspetto e durevole;
3. Controllo automatico: utilizzare il controller auto-sviluppato dell'azienda per controllare la velocità del motore servo, quindi guidare la vite a sfera per spingere il pistone in avanti per generare il flusso target, che ha le caratteristiche di flusso target accurato e stabile, una regolazione facile e rapida;
4. Rilevamento continuo: quando si rileva più punti di flusso del contatore dell'acqua ad ultrasuoni, il sistema regolerà automaticamente la velocità del motore per modificare il flusso di rilevamento in base alle impostazioni dell'utente e conduce rilevamento ininterrotto di ciascun punto di flusso;
5. Metodo di campionamento: interfaccia di acquisizione a infrarossi, comunicazione in tempo reale;
6. Metodo di comunicazione: l'interfaccia di comunicazione RS industriale -485 viene utilizzata per connettersi con il computer di controllo industriale e la trasmissione dei dati è veloce, stabile e affidabile;
7. Software per computer host: l'intero sistema realizza il rilevamento automatico sotto il controllo del software per computer host, l'interfaccia è chiara e bella e l'operazione è facile . I dati dei dati di test e i risultati dei dati di analisi possono generare direttamente le tabelle Excel, che sono convenienti per l'archiviazione e la visualizzazione;
8. Protezione della sicurezza: messa a terra completa di alimentazione, protezione delle perdite, protezione del sovraccarico del motore, limite dura meccanica, protezione da sovrapressione della tubazione e protezione della fonte dell'aria;
