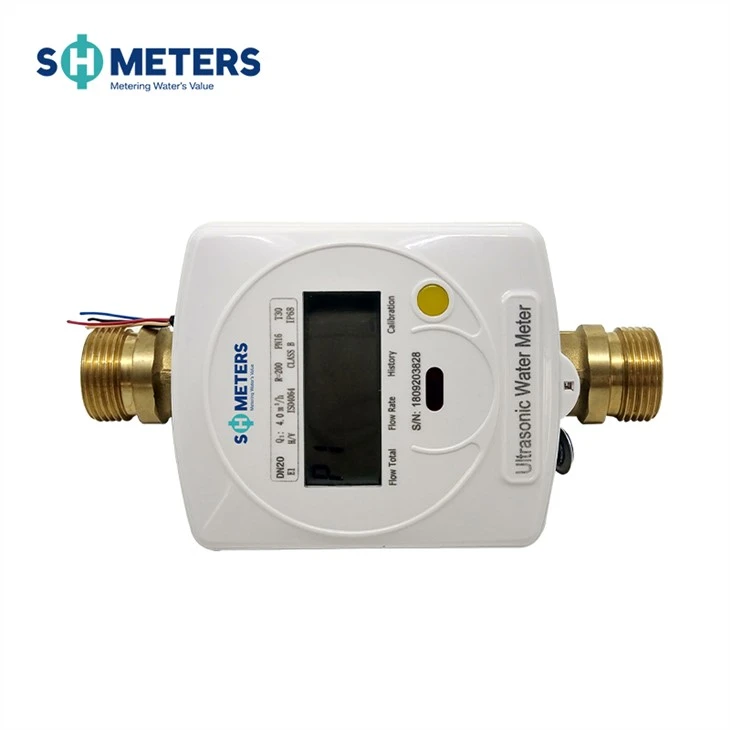

Contatore per acqua ad ultrasuoni R200 SH7120

Tipo: contatore dell'acqua ad ultrasuoni
Classe di precisione: Classe 2
Classe di perdita di pressione: inferiore o uguale a 0,04 MPa
Pressione di esercizio: 1,6 MPa
Classe di temperatura: T30/T50
Intervallo di temperatura: (5~55) gradi

Invia la tua richiesta

Descrizione del prodotto

ultrasonic water meter description

Il nostro contatore dell'acqua ad ultrasuoni non ha parti mobili, conalta precisioneper anni. Nessun componente in movimento nel sensore di flusso, evitare l'-abrasione a lungo termine delle parti meccaniche, che potrebbe causare misurazioni imprecise e guasti al misuratore. Tale design è anche resistente alle impurità; pertanto non sono necessarie ispezioni e manutenzioni.

Caratteristiche del prodotto

Bassa velocità iniziale (5 l/h), in grado di misurare con precisione.
Portata fino a 12,5 l/h.
La gamma dinamica (Q3/Q1) ha raggiunto 200:1.
Nessuna parte meccanica in movimento, nessuna abrasione e una lunga durata.
Piccola perdita di pressione.
Può misurare la portata.
Alta frequenza di misurazione;
Interfaccia di lettura fotoelettrica a infrarossi.
Tocco di rilevamento capacitivo.
Montaggio in qualsiasi posizione di installazione.
Allarme quando c'è aria.
Supporta modbus RS485/LoRa/LoRaWAN/NB-IOT; adatto per installazione esterna.
Livello di protezione IP68.
I dati non vengono persi in caso di interruzione di corrente. I dati possono essere salvati per più di 10 anni e 23 mesi di dati storici possono essere salvati automaticamente.
I dati tecnici sono conformi allo standard internazionale ISO 4064.

Parametro tecnico

Diametro nominale	mm	15	20	25	32	40
Q3/Q1		R200 (R250 opzionale)
Flusso di sovraccarico Tasso (4° trimestre)	m3 /h	3.125	5	7.875	12.5	20
Flusso permanente Tasso (3° trimestre)	m3 /h	2.5	4	6.3	10	16
Flusso transitorio Tasso (Q2)	l/h	20	32	50	80	128
Flusso minimo Tasso (Q1)	l/h	12.5	20	31.5	50	80
Portata iniziale	l/h	5	5	8	10	15
Classe di precisione	Classe 2
Classe di temperatura	T30 / T50
Massimo Ammissibile Pressione	PN16
Classi di perdita di pressione	0,04 bar
Elettromagnetico Classe Ambientale	E1
Classificazione ambientale	O
Classe di protezione	IP68
Direzione di installazione	Qualsiasi angolazione
Classe di sensibilità del profilo di flusso	U10/D5
Durata della batteria	>8 anni
Display	LCD, 8 cifre + caratteri aggiuntivi
Interfaccia di comunicazione	RS485/LoRa/NB-lOT/LoRaWAN

disegno quotato di contorno

ultrasonic water meter outline dimension

Nominale Diametro (millimetro)	Lunghezza L(mm)	Lunghezza L1(mm)	Larghezza B(mm)	Altezza H(mm)
15	165	260	95	86
20	195	300	95	86
25	225	346	95	89
32	180	305	95	100
40	200	330	95	120
