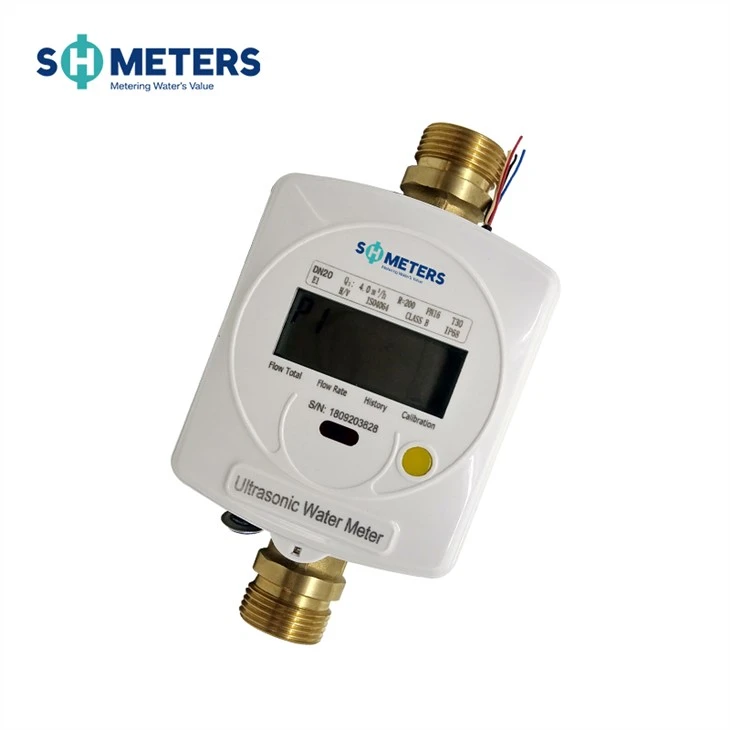

Descrizione del prodotto

product-790-380

Nessuna parte mobile, elevata precisione per anni. Nessun componente mobile nel sensore di flusso, evita l'abrasione a lungo termine delle parti meccaniche che potrebbe causare misurazioni imprecise e guasti del misuratore. Tale design è anche resistente alle impurità, quindi nessuna ispezione e manutenzione sono gratuite.

Disegno quotato del contorno

product-790-286

Diametro nominale	Lunghezza L	Lunghezza L1	Larghezza B	Alta H	Filo di collegamento
millimetro					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Principio di funzionamento

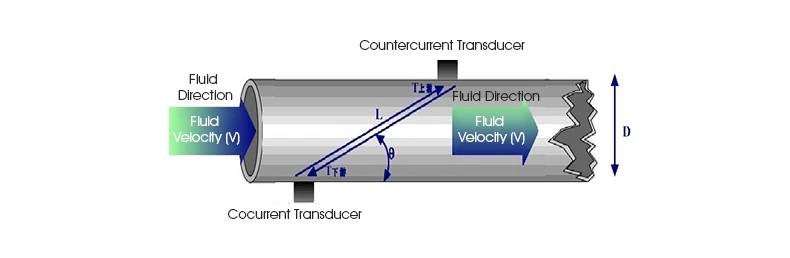

Il contatore dell'acqua a ultrasuoni è un nuovo tipo di contatore dell'acqua in grado di rilevare la differenza di tempo causata dal cambiamento di velocità quando il raggio ultrasonico si propaga nell'acqua a monte e a valle, analizzare e gestire la portata dell'acqua e quindi calcolare ulteriormente la portata dell'acqua.

product-1-1

Avvisi per l'installazione

Prima dell'installazione, lavare i tubi per evitare ghiaia e altri corpi estranei;
Installare una valvola e un filtro prima del contatore dell'acqua;
Non toccare la parte elettrica o tirare i fili per evitare danni durante l'installazione;
Quando il contatore dell'acqua è installato in orizzontale o inclinato, la sonda di flusso a ultrasuoni sui tubi deve essere posizionata orizzontalmente e, quando è installata in verticale, assicurarsi che l'acqua scorra dal basso verso l'alto;
Si prega di notare che la direzione della freccia sul tubo deve essere coerente con la direzione del flusso dell'acqua durante l'installazione;
La rondella di giunzione deve essere installata correttamente per evitare che una rondella disallineata blocchi l'acqua e comprometta la precisione del contatore dell'acqua;
Il contatore dell'acqua non deve essere installato in un luogo che possa essere influenzato da forti vibrazioni meccaniche; Avvisi speciali:

1. Assicurarsi di installare una valvola on-off e un filtro prima del contatore dell'acqua e un'altra valvola on-off è consigliata dopo per la manutenzione. Per evitare il riflusso, una valvola di ritegno dovrebbe essere installata davanti o dietro il contatore dell'acqua.

Prima di utilizzare questo contatore dell'acqua, il tubo deve essere riempito d'acqua, altrimenti la misurazione sarà imprecisa o addirittura non corretta;
Quando si installa il contatore dell'acqua, si dovrebbe riservare una lunghezza di DN*10 davanti al contatore dell'acqua. Oppure si dovrebbe riservare una lunghezza di DN*5 dietro al contatore dell'acqua;
Il contatore dell'acqua deve aggiornare il display ogni 4 secondi e leggere il contatore dell'acqua (incluso il valore iniziale e finale) valore) almeno 4 secondi dopo la chiusura della valvola durante il test del contatore dell'acqua, altrimenti i risultati del test potrebbero essere influenzati;
Assicurarsi che il flusso del mezzo rientri nell'intervallo di portata del contatore dell'acqua durante il test e l'uso, altrimenti potrebbe danneggiarsi il contatore dell'acqua;
In caso di malfunzionamento (ad esempio, guasto della misurazione, ecc.) durante l'uso, contattare immediatamente il reparto di gestione competente e non effettuare riparazioni da soli;
Il prodotto è dotato di un sigillo anti-smontaggio monouso che deve essere rimosso solo da personale incaricato, altrimenti verrà escluso dal servizio post-vendita gratuito.
