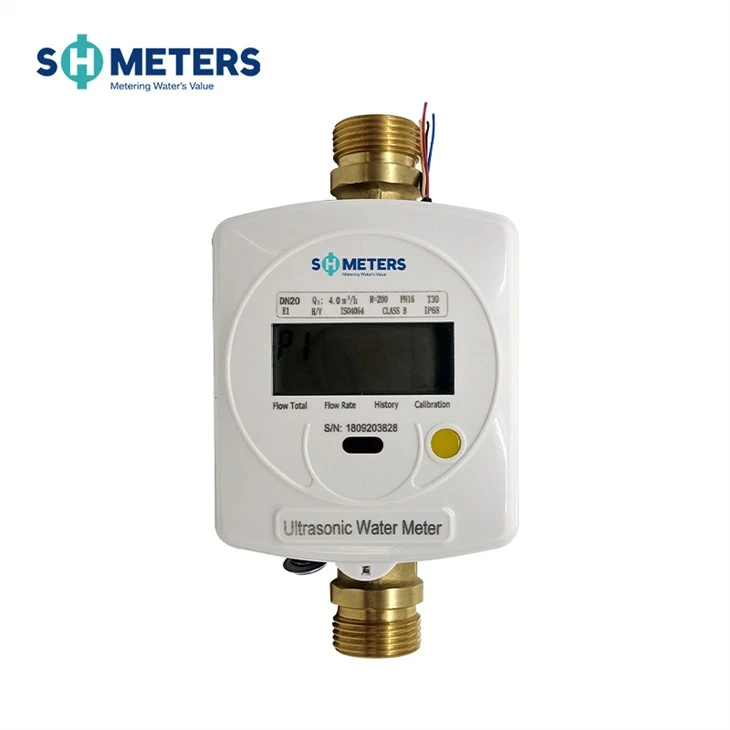

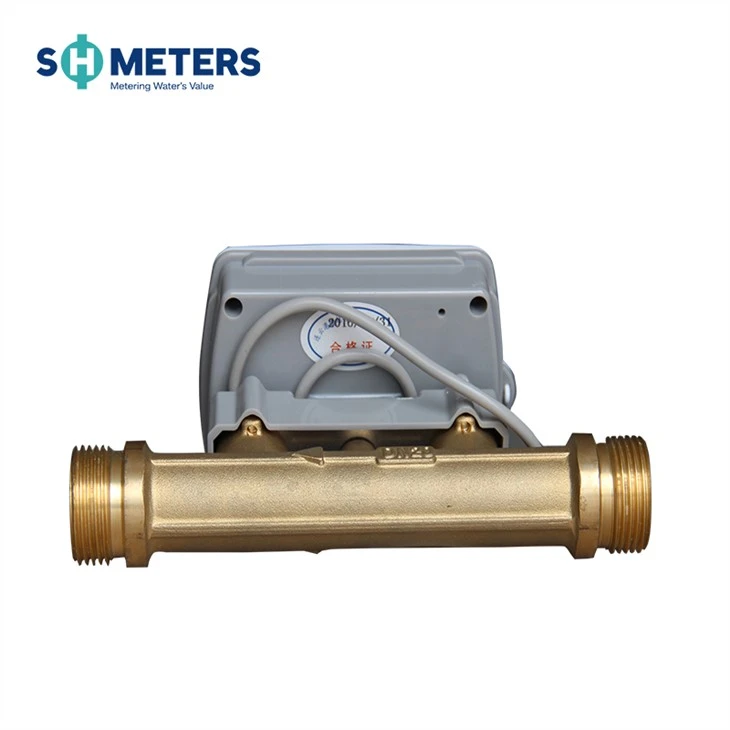

Descrizione del prodotto

product-790-380

Nessuna parte mobile, elevata precisione per anni. Nessun componente mobile nel sensore di flusso, evita l'abrasione a lungo termine delle parti meccaniche che potrebbe causare misurazioni imprecise e guasti del misuratore. Tale design è anche resistente alle impurità, quindi nessuna ispezione e manutenzione sono gratuite.

Parametro tecnico

Diametro nominale (mm)	15	20	25	32	40
Portata di sovraccarico Q4 (m/h)	3.125	5	7.875	12.5	20
Portata permanente Q3 (m3/h)	2.5	4	6.3	10	16
Portata di transizione Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Portata minima Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Portata di avviamento (m3/h)	0.005	0.005	0.008	0.01	0.015
Flusso massimo	999999.999
Campo di misura	Q3/Q1, R200/(R250 personalizzabile)
Classe di precisione	Classe 2
Classe di perdita di pressione	Inferiore o uguale a 0.04 MPa
Pressione di lavoro	1,6 MPa
Classe di temperatura	T30/T50
Intervallo di temperatura	(5~55) gradi
Temperatura di conservazione	-20~60 gradi
Classe di ambiente	Classe B
Classe elettromagnetica	E1
Alimentazione elettrica	Batteria al litio incorporata DC 3,6 V
Durata della batteria	8-10 anni
Capacità della batteria	8500mAh
Consumo energetico	10μA
Posizione di installazione	Qualsiasi angolazione
Display	LCD, 8 cifre caratteri aggiuntivi
Piazzola di installazione	U10/D5
Interfaccia di comunicazione	Modbus RS485/LoRa/LoRaWAN/NB-IOT
Classe di protezione	Grado di protezione IP68

Avvisi per l'installazione

Prima dell'installazione pulire i tubi da sporcizia e corpi estranei;
Installare valvole e filtri davanti al contatore dell'acqua;
Per evitare danni, non toccare i componenti elettrici né tirare il tubo durante l'installazione;
Se il contatore dell'acqua è installato orizzontalmente o in diagonale, il sensore di flusso a ultrasuoni deve essere posizionato orizzontalmente nel tubo; se il contatore è installato verticalmente, lasciare che l'acqua scorra dal basso verso l'alto;
Durante l'installazione, assicurarsi che la direzione della freccia sul tubo corrisponda alla direzione del flusso dell'acqua;
I raccordi di collegamento devono essere installati correttamente per garantire che raccordi installati in modo errato non ostruiscano il flusso dell'acqua e non compromettano la precisione del contatore dell'acqua;
I contatori dell'acqua non devono essere installati in luoghi soggetti a forti vibrazioni meccaniche:
1. valvole di commutazione e filtri devono essere installati a monte del contatore dell'acqua; si raccomanda di installare valvole di commutazione a valle del contatore dell'acqua per scopi di manutenzione. Una valvola di ritegno deve essere installata a monte o a valle del contatore dell'acqua per impedire il riflusso.

Prima di utilizzare questo contatore dell'acqua, il tubo deve essere riempito d'acqua, altrimenti la misurazione sarà imprecisa o addirittura non corretta;
Quando si installa il contatore dell'acqua, si dovrebbe riservare una lunghezza di DN*10 davanti al contatore dell'acqua. Oppure si dovrebbe riservare una lunghezza di DN*5 dietro al contatore dell'acqua;
Il contatore dell'acqua deve aggiornare il display ogni 4 secondi e leggere il contatore dell'acqua (compreso il valore iniziale e quello finale) almeno 4 secondi dopo la chiusura della valvola durante il test del contatore dell'acqua, altrimenti i risultati del test potrebbero essere influenzati;
Assicurarsi che il flusso del mezzo rientri nell'intervallo di portata del contatore dell'acqua durante il test e l'uso, altrimenti potrebbe danneggiarsi il contatore dell'acqua;
In caso di malfunzionamento (ad esempio, guasto della misurazione, ecc.) durante l'uso, assicurarsi di contattare immediatamente il reparto di gestione interessato e di non riparare il problema da soli;
Il prodotto è dotato di un sigillo anti-smontaggio monouso che deve essere rimosso solo da personale incaricato, altrimenti verrà escluso dal servizio post-vendita gratuito.
