I contatori d'acqua volumetrici sono ampiamente riconosciuti per la loro accuratezza e versatilità nel calcolo del consumo di acqua in base alle variazioni di volume. A differenza dei tradizionali contatori dell'acqua basati sulla velocità, possono essere applicati a varie qualità e pressioni dell'acqua. Tuttavia, è essenziale comprendere i parametri tecnici, i prezzi e le precauzioni di selezione quando si scelgono e si utilizzano questi contatori per garantirne l'uso corretto.

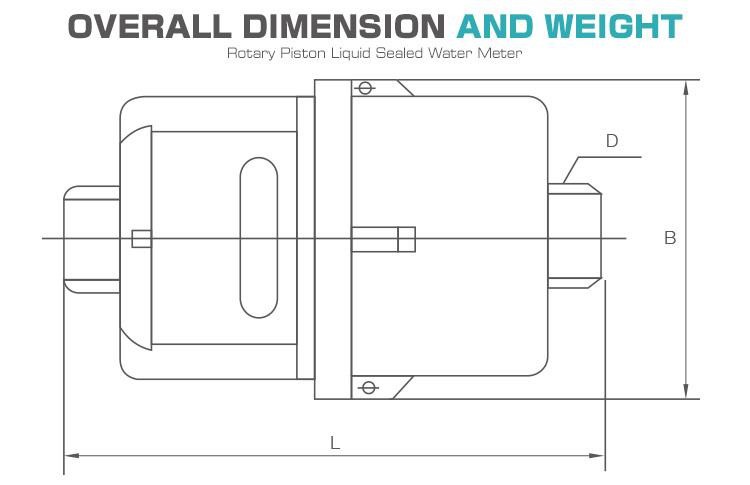

I. Dimensioni e caratteristiche
|
Descrizione |
Unità |
Dati E Dimensioni Idrauliche |
|||||
|
Taglia nominale |
mm (pollici) |
DN15(1/2) |
DN20(3/4) |
DN(1) |
DN32(1-1/4) |
DN40(1-1/2) |
|
|
Q4 Limite di errore ±2%. |
m³/h |
3.125 |
5 |
7.875 |
12.5 |
20 |
|
|
Limite di errore Q3 ±2%. |
m³/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
|
|
Limite errore Q2 ±2%. |
l/h |
25 |
40 |
63 |
100 |
160 |
|
|
Limite errore Q1 ±5%. |
l/h |
15.6 |
25 |
39.4 |
62.5 |
100 |
|
|
Lettura min |
l |
0.05 |
0.05 |
0.05 |
0.5 |
0.5 |
|
|
Max.Lettura |
m³ |
9999.9999 |
9999.9999 |
9999.9999 |
99999.999 |
99999.999 |
|
|
CARTA GEOGRAFICA |
MPa |
1.6 |
1.6 |
1.6 |
1.6 |
1.6 |
|
|
Premere Perdita ΔP AT |
MPa |
Minore o uguale a 0.063 |
Minore o uguale a 0.063 |
Minore o uguale a 0.063 |
Minore o uguale a 0.063 |
Minore o uguale a 0.063 |
|
|
L |
mm |
115 |
165 |
199 |
260 |
300 |
|
|
B |
mm |
43 |
43 |
53 |
60 |
77 |
|
|
peso
|
Senza Connessioni |
Kg |
1.14 |
1.56 |
2.48 |
3.47 |
5.65 |
|
Con Connessioni |
Kg |
0.97 |
1.3 |
2.05 |
2.75 |
4.7 |
|
|
Caratteristiche |
Applicazione |
|
1. Bassa portata di avviamento. 2. Principio di misurazione del pistone rotante volumetrico. 3. La precisione non è compromessa ovunque sia installato su una tubazione orizzontale, verticale o inclinata. 4. Il registro è sigillato con un liquido speciale per mantenere una lettura chiara nel servizio a lungo termine. 5. Utilizzo del meccanismo di materiali di alta qualità per garantire una caratteristica stabile. 6. Misurazione accurata con conformità a ISO 4064 classe c. 7. A richiesta la serie può essere dotata di dispositivo di trasmissione remota. |
Misurazione del volume di acqua fredda portatile che passa attraverso la tubazione.Adatto anche per acqua pura. |
|
Garanzia |
|
|
- Temperatura dell'acqua:0.1 grado ~50 gradi per il contatore dell'acqua fredda. 0.1 grado ~90 gradi per il contatore dell'acqua calda. Pressione dell'acqua: inferiore o uguale a 1,6 MPa (16 bar). |
|
|
Condizione operativa |
|
|
-La pressione dell'acqua Max.Admissible 1.6MPa. - Temperatura dell'acqua resistente: 50 gradi . |
II. Parametri tecnici
I parametri tecnici dei contatori d'acqua volumetrici dipendono principalmente dal campo di misurazione, dalla precisione e da altre caratteristiche. Considera i seguenti parametri chiave:
1. Intervallo di misurazione
I contatori d'acqua volumetrici offrono tipicamente un campo di misura compreso tra 1 m³/h e 300 m³/h. Questa vasta gamma si rivolge a diversi scenari di utilizzo dell'acqua, inclusi edifici residenziali, industriali, commerciali e di grandi dimensioni.
2. Precisione
La precisione dei contatori d'acqua volumetrici è tipicamente classificata tra R160 e R200. Ciò indica che, in condizioni operative normali, l'intervallo di errore del misuratore è compreso tra ±2% e ±5% circa . I contatori dell'acqua ad alta precisione sono disponibili con intervalli di errore inferiori, che vanno da ±1% a ±2%.
3. Pressione di esercizio
I contatori d'acqua volumetrici sono progettati per funzionare a pressioni di esercizio inferiori a 1,6 MPa. Se sono richieste pressioni di esercizio più elevate, è possibile personalizzare i contatori dell'acqua ad alta pressione specializzati per soddisfare le esigenze specifiche dell'utente.
III. Precauzioni per la selezione
Considerare le seguenti precauzioni quando si selezionano e si utilizzano contatori d'acqua volumetrici:
1. Selezione del modello
Scegli il modello appropriato di contatore dell'acqua in base alle tue esigenze specifiche. Per un uso domestico su piccola scala, in genere è sufficiente un contatore dell'acqua standard. Tuttavia, per applicazioni che richiedono alta precisione o ambienti ad alta pressione, è consigliabile optare per contatori d'acqua di livello professionale.
2. Installazione
I contatori dell'acqua devono essere installati e calibrati da professionisti qualificati. Un'installazione impropria o impostazioni dei parametri errate possono portare a dati di misurazione imprecisi. Pertanto, è fondamentale seguire procedure di installazione standardizzate per garantire letture affidabili.
3. Manutenzione
I contatori d'acqua volumetrici sono strumenti di precisione che richiedono ispezioni e manutenzioni periodiche. Inoltre, dovrebbero essere prese misure per prevenire i danni causati da fattori quali la qualità corrosiva dell'acqua o le condizioni di congelamento.
I contatori d'acqua volumetrici offrono alta precisione e ampia applicabilità, soddisfacendo vari scenari di utilizzo dell'acqua. Per garantire dati di misurazione accurati e un utilizzo corretto, è fondamentale considerare i requisiti specifici e aderire alle precauzioni sopra descritte. La manutenzione regolare e il rispetto delle pratiche consigliate contribuiranno alla longevità e all'affidabilità dei misuratori.
V. Principio di funzionamento
Il principio di funzionamento del contatore volumetrico dell'acqua è che sotto l'azione della pressione dell'acqua, l'acqua entra nella camera di misurazione dall'ingresso dell'acqua inferiore e spinge il pistone rotante a ruotare attorno all'asse centrale della camera di misurazione. Lo spazio libero scorre verso l'uscita superiore dell'acqua per essere scaricata. Quando il pistone ruota, l'albero rotante e la forcella del cambio sono collegati al meccanismo di conteggio, pertanto, purché venga registrato il numero di rotazioni del pistone, è possibile calcolare il volume che scorre attraverso il contatore dell'acqua.
Il prodotto più importante dei contatori d'acqua volumetrici sono i contatori d'acqua a pistoni rotanti. I contatori d'acqua a pistone rotante sono generalmente di piccolo diametro, caratterizzati da un alto livello di misurazione (fino al livello C e al livello D), forte capacità di misurazione del flusso ridotto e alta sensibilità.
VI. Sviluppo futuro
I contatori d'acqua volumetrici sono progettati per fornire misurazioni altamente accurate e affidabili calcolando con precisione il volume d'acqua che li attraversa. Utilizzando meccanismi come pistoni, dischi mobili o pistoni oscillanti, questi contatori garantiscono un monitoraggio preciso dell'utilizzo dell'acqua, consentendo una gestione efficiente dell'acqua e sistemi di fatturazione.
Gli utenti residenziali trarranno grandi benefici dall'impiego di contatori d'acqua volumetrici. Questi dispositivi forniscono ai proprietari di casa misurazioni accurate del loro consumo di acqua, consentendo loro di prendere decisioni informate sui loro modelli di utilizzo. Essendo consapevoli del loro consumo idrico in tempo reale, i residenti possono adottare misure proattive per risparmiare acqua, abbassare le bollette e contribuire a una gestione sostenibile dell'acqua.
Anche gli enti commerciali e industriali trarranno vantaggio dai contatori volumetrici dell'acqua. Con misurazioni precise dell'utilizzo dell'acqua, le aziende possono ottimizzare le loro operazioni, identificare potenziali inefficienze e implementare misure di conservazione mirate. Questa nuova visione dei modelli di consumo idrico può portare a significativi risparmi sui costi e contribuire agli obiettivi di sostenibilità aziendale.
I contatori d'acqua volumetrici svolgono un ruolo cruciale nel migliorare la gestione complessiva delle risorse idriche e la sostenibilità. La loro capacità di rilevare perdite e modelli di consumo anomali consente alle utility di identificare e affrontare rapidamente le perdite idriche, riducendo al minimo gli sprechi e garantendo l'uso efficiente delle forniture idriche.
Monitorando continuamente l'utilizzo dell'acqua attraverso contatori volumetrici, le utility possono rilevare anche piccole perdite che possono passare inosservate per periodi prolungati. Il rilevamento tempestivo e la riparazione delle perdite aiutano a prevenire perdite d'acqua significative, preservando questa preziosa risorsa. Inoltre, identificando e correggendo le anomalie nei modelli di consumo, come picchi improvvisi o periodi prolungati di utilizzo elevato, le utility possono mitigare il consumo eccessivo di acqua e incoraggiare pratiche di utilizzo responsabile.
