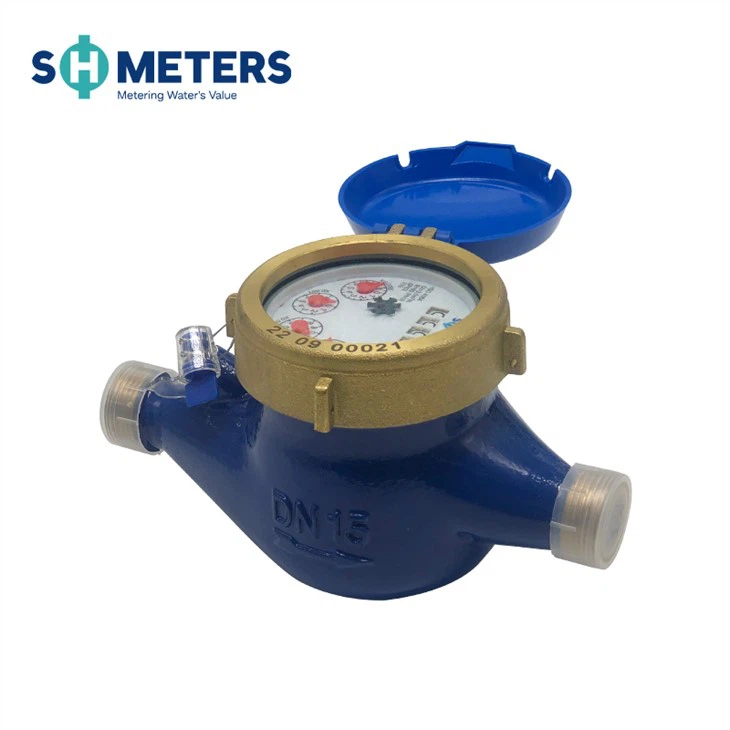

Applicazione
Misurazione del volume di acqua fredda (calda) che passa attraverso la tubazione. Il contatore dell'acqua viene utilizzato per la casa, il commercio, il comune, la conduttura
Caratteristiche
·Azionamento magnetico, resistenza di trasmissione inferiore.
·Schermo magnetico, per la protezione da campi magnetici esterni.
·Il registro a secco sigillato garantisce una lettura chiara a lungo.
·Dispositivo di regolazione esterno.
Accessori: giunto 2 pezzi, dadi di accoppiamento 2 pezzi e rondelle 2 pezzi.
·Con elevata precisione
·Per uso orizzontale
·Gli accessori includono filtro, pistone rotante, widget di connessione, raccordo del connettore
Caratteristiche opzionali
·Tipo sigillato del registro: Tipo asciutto; Tipo semisecco; Tipo super secco.
·Precisione: R=80 ; 100; 125; 160;classe b;classe c.
·Dimensioni: 15~50 mm.
·Acqua fredda.
·Valvola di non ritorno.
·Opzione interruttore reed.
·Diverse lunghezze e connessioni disponibili su richiesta.
·Tipo di estremità filettata: BSP / NPT.
·Materiali: ottone, interfaccia in ottone, materiale in ottone
· Pressione di esercizio in ottone: PN16 (16 bar)
·Fornisca l'uscita di impulso/modbus rs485/remoto cablato/divisore di impulso/display letto di impulso
Errore massimo consentito
·Nella zona inferiore da qmin compreso fino a qt escluso è ±5%.
·Nella zona superiore da qt compreso fino a qs compreso è ±2 per cento; ±3 percento per il contatore dell'acqua calda.
Conformità agli standard
Dati tecnici conformi alla norma internazionale ISO 4064.
Condizioni di lavoro
·Temperatura dell'acqua: 0.1 grado ~50 gradi per il contatore dell'acqua fredda.
·Pressione dell'acqua: inferiore o uguale a 1,6 MPa (16 bar).
Dimensioni complessive e peso
| diametro interno(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Dimensione (pollici) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Lunghezza(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Larghezza (L) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Altezza (altezza) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Filo di collegamento D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Estremità della flangia |
| Peso (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Dati tecnici
| diametro interno(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Dimensione (pollici) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max. Reading (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. Lettura (litro) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure (barra) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Perdita di pressione | 63 | ||||||
| Max.Temperatura | T=50/90 | ||||||
| Opzione di uscita a impulsi | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Garanzia
Tutti i misuratori saranno garantiti contro difetti di fabbricazione e materiali per un periodo di un (1) anno dalla data di accettazione. I misuratori difettosi o le parti scoperte entro questo periodo devono essere sostituiti gratuitamente al momento della restituzione a SHMeters.
