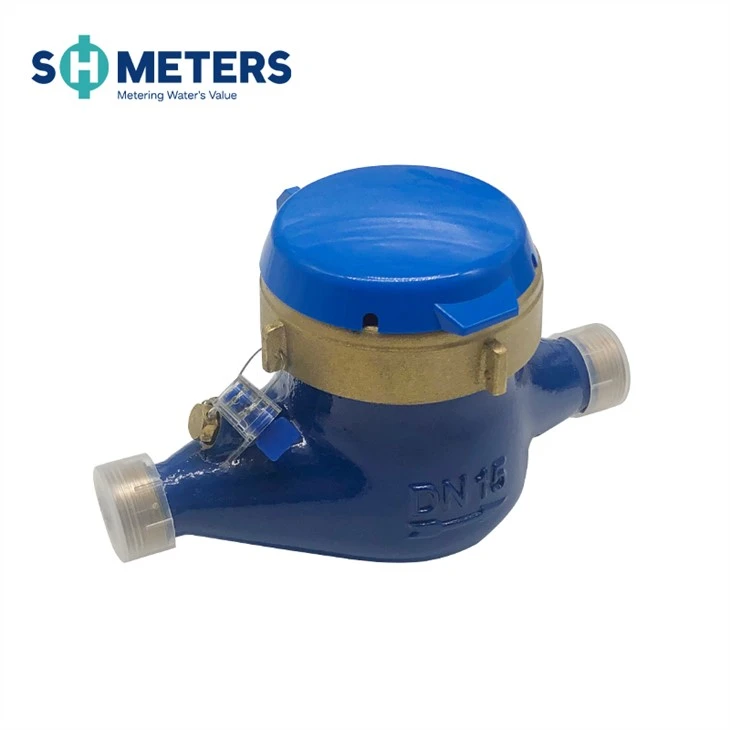

Contatori per acqua con corpo in ottone con quadrante a secco
Errore massimo consentito
·Nella zona inferiore da qmin compreso fino a ma escluso qtis ±5%.
·Nella zona superiore da qt compreso fino a qsis±2% compreso; ±3% per contatore acqua calda.
Conformità agli standard
I dati tecnici sono conformi allo standard internazionale ISO 4064.
Condizioni di lavoro
·Temperatura dell'acqua: 0.1~50℃per il contatore dell'acqua fredda.
·0.1℃～90℃per contatore dell'acqua calda.
·Pressione dell'acqua: ≤1.6Mpa (16bar).
Dimensioni complessive e peso
diametro interno (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
Dimensioni (pollici) | 1/2&citazione; | 3/4" | 1&citazione; | 1-1/4" | 1-1/2" | 2&cit; | 2&cit; |
Lunghezza (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
Larghezza (L) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
Altezza (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
CollegamentoDiscussione D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flangiafine |
Peso (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Ingranaggio centrale
L'ingranaggio centrale è dotato di quattro magneti in samario cobalto, che non sono facili da alterare, smagnetizzare e perdere dati. Ciò garantisce la durata della parte di trasmissione centrale del contatore dell'acqua e l'accuratezza della misurazione.
Coperchio del quadrante
Il controdisco è realizzato in POM, porcellana bianca, lettura chiara e lunga durata. Riparato con viti, facile da sostituire. Con il design a doppio interruttore reed, se uno di essi è danneggiato, può ancora funzionare normalmente.
Anello anti magnetico
Quando viene installato l'interruttore reed, viene aggiunto l'anello antimagnetico, è necessario il materiale in ghisa e la potenza del segnale dell'acciaio del magnete deve essere di 3.000-4.000 gauss, il che garantisce l'uscita stabile del segnale a impulsi.
Componente della turbina
L'albero della girante è in acciaio inossidabile, agata, boccola e corindone. La durata e la precisione sono garantite.
Ingranaggio di trasmissione
Stampo ad alta precisione, 1 milione di set verranno sostituiti per garantire un piccolo errore, un'elevata produttività e garantire l'accuratezza dei contatori dell'acqua e dei tempi di consegna.
Dati tecnici
diametro interno (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
Dimensioni (pollici) | 1/2&citazione; | 3/4" | 1&citazione; | 1-1/4" | 1-1/2" | 2&cit; | |
Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
R=80 | Q2 (l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
Q1 (l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
R=100 | Q2 (l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
Q1 (l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
R=125 | Q2 (l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
Q1 (l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
R=160 | Q2 (l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
Q1 (l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
massimo Lettura (m3) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
Min.Lettura (litri) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
Pressione massima (bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
Perdita di pressione (⊿P) | 63 | ||||||
Temperatura massimaTemp | T=50 /90 | ||||||
Opzione uscita a impulsi | Vmax=24V | ||||||
Imax=100mA | |||||||
Pmax=2W | |||||||
Opzione uscita a impulsi
Posizione del magnete | Litro/Impulso |
* 0.0001 | 1 |
* 0.001 | 10 |
* 0.01 | 100 |
* 0.1 | 1000 |
