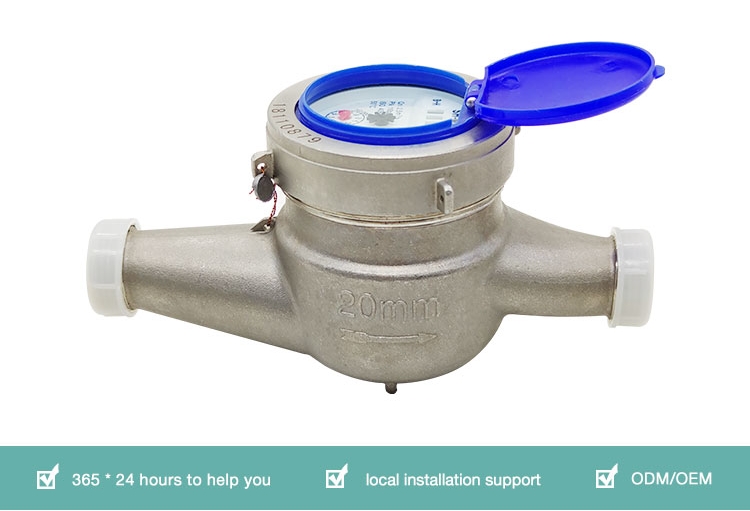

TIPO MULTIJET
Contatori per acqua a corpo in acciaio inossidabile a quadrante asciutto
Applicazione
Misurazione del volume di acqua fredda (calda) che passa attraverso la conduttura. Il contatore dell'acqua viene utilizzato per la casa, il commercio, il comune, la conduttura
Caratteristiche
·Trasmissione magnetica, resistenza di trasmissione inferiore.
·Schermo magnetico, per protezione da campi magnetici esterni.
·Il registro a secco sigillato garantisce una lettura chiara a lungo.
·Dispositivo di regolazione esterno.
Accessori: 2 pezzi di accoppiamento, 2 pezzi di dadi di accoppiamento e 2 rondelle.
·Con alta precisione
·Per uso orizzontale
·Gli accessori includono filtro, pistone rotante, widget di connessione, raccordo del connettore
Caratteristiche opzionali
·Registra il tipo sigillato: Tipo a secco; Tipo semisecco; Tipo super secco.
·Precisione: R=80 ; 100; 125; 160;classe b;classe c.
· Dimensioni: 15~50 mm.
·Acqua fredda.
·Valvola di non ritorno.
·Opzione interruttore reed.
· Diverse lunghezze e connessioni disponibili su richiesta.
·Tipo di estremità filettata: BSP/NPT.
·Materiali:Acciaio inossidabile
·Bpressione di esercizio rass: PN16 (16 bar)
·Fornire uscita impulsi/rs485 modbus/remoto cablato/splitter impulsi/visualizzazione lettura impulsi
Errore massimo consentito
·Nella zona inferiore da qmin compreso fino a qt esclusa è ±5 percento.
·Nella zona superiore da qt compreso fino a qs compreso è ±2 percento; ±3 percento per il contatore dell'acqua calda.
Conformità agli standard
I dati tecnici sono conformi alla norma internazionale ISO 4064.
Condizioni di lavoro
·Temperatura dell'acqua: 0.1 grado ~50 gradi per il contatore dell'acqua fredda.
·Pressione dell'acqua: Inferiore o uguale a 1,6Mpa (16 bar).
Dimensioni e peso complessivi
| DN (millimetro) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Dimensioni (pollici) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Lunghezza (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Larghezza (L) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Altezza (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Filo di collegamento D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Estremità flangiata |
| Peso (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Dati tecnici
| DN (millimetro) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Dimensioni (pollici) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Lettura (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Lettura min.(litro) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Pressione massima (barra) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Perdita di pressione | 63 | ||||||
| Temperatura massima | T=50/90 | ||||||
| Opzione uscita a impulsi | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Opzione uscita a impulsi
| Posizione del magnete | Litro/Impulso |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Garanzia
Tutti i contatori saranno garantiti contro difetti di fabbricazione e materiali per un periodo di un (1) anno dalla data di accettazione. I contatori o le parti difettosi scoperti entro questo periodo devono essere sostituiti gratuitamente al momento della restituzione a SHMETERS
