INTRODUZIONE AL SISTEMA AMI SEMPLICE È INTELLIGENTE…..
Schema della struttura del sistema come segue
· Il server invia i comandi al concentratore di dati attraverso la rete;
· Il concentratore trasforma i comandi ricevuti in segnale radio e invia il segnale ai contatori d'acqua;
· I contatori dell'acqua rispondono ed eseguono i comandi di conseguenza;
· I contatori d'acqua restituiscono il risultato oi dati al centro di gestione secondo il percorso originale al termine delle azioni.
Servizio
· Garanzia di qualità: contatore dell'acqua per 1 anno;
· Supporta la guida all'installazione e il test in loco;
· Il foglio dati può essere inviato facilmente ad altri sistemi di gestione.
Breve introduzione

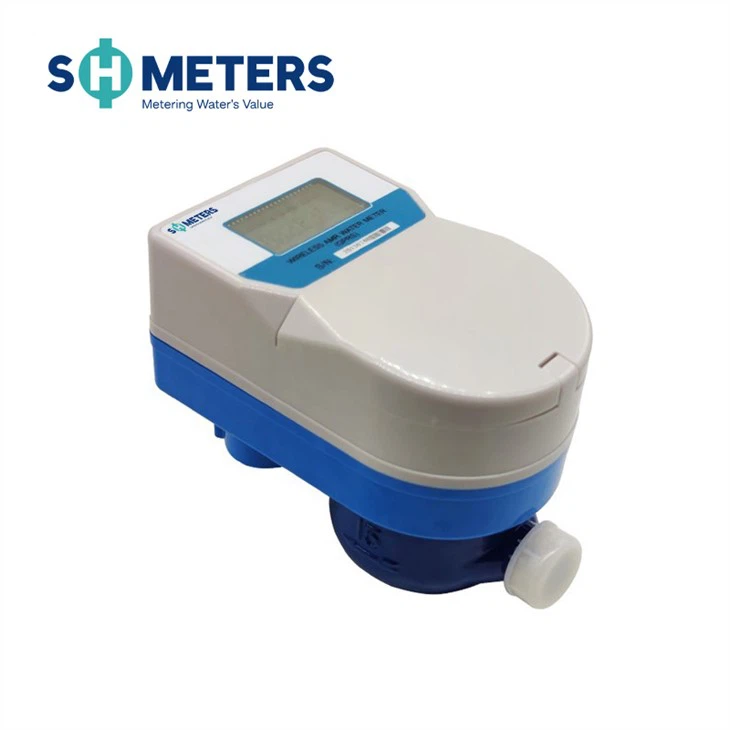

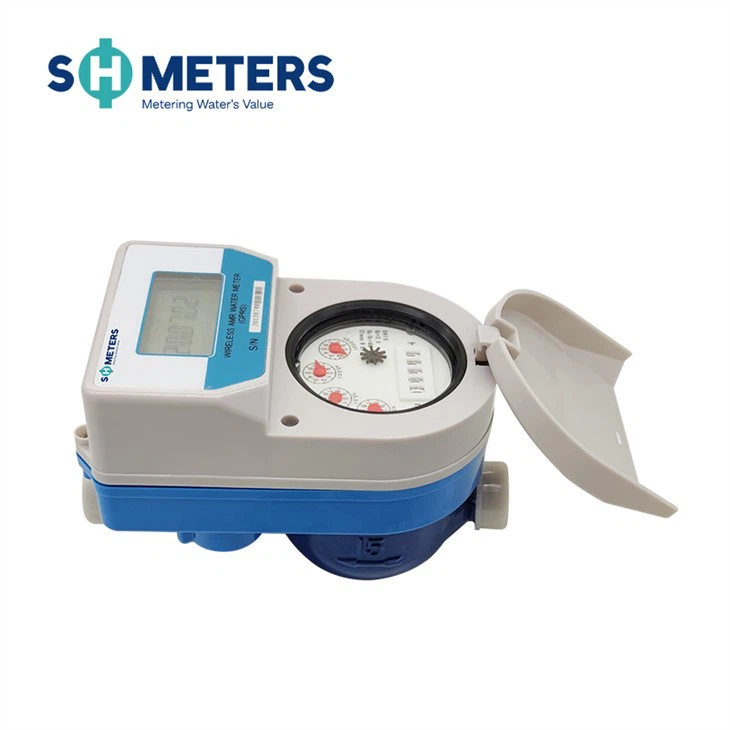

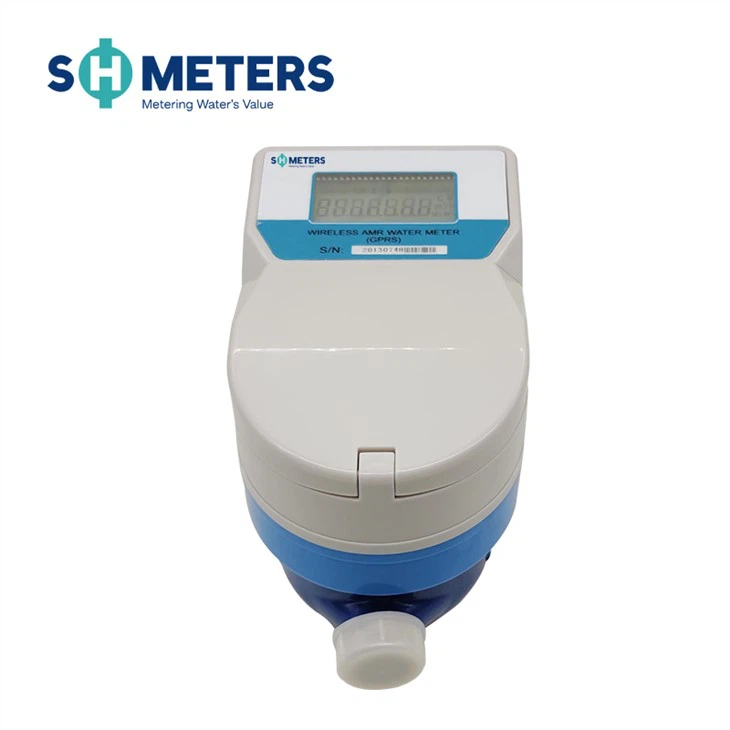

Il contatore dell'acqua wireless GPRS appartiene al contatore dell'acqua intelligente ad alta tecnologia, utilizzando la tecnologia di trasmissione wireless avanzata. Trasmette le informazioni misurate del contatore dell'acqua meccanico convenzionale al server cloud tramite GPRS.
Il contatore dell'acqua GPRS AMR è una combinazione della tecnologia di accesso wireless GSM e della tecnologia di commutazione dei pacchetti Internet.
Legge automaticamente i dati di misura tramite rete remota wireless e controlla la chiusura/apertura della valvola, ed è anche in grado di trasferire i dati al sistema di back-office (data center) dopo aver letto i contatori tramite lettore wireless.
Il contatore dell'acqua viene utilizzato per casa, giardino, commerciale, generale, edilizia, comune
Il contatore dell'acqua intelligente GPRS è dotato di sigillo di sicurezza e controllo della valvola, utilizza un display a lettura automatica degli impulsi alimentato a batteria
Caratteristiche
·Il metodo di connessione è una connessione filettata
·Contatore dell'acqua senza contatto
·Materiale: corpo d'ottone, interfaccia d'ottone
·Precisione:classe b,r100,r80
·livello di impermeabilità: IP68
·Raccordo: connettore, display Icd, uscita impulsi, controllo valvole, filtro, dispositivo di lettura, data logger, adattatore, attuatore, tavolo base, funzionamento a batteria, raccordi di collegamento, giunto, puntatore, componenti, calibratore, contatore, registro
·Frequenza di lettura: la modalità di lettura del sistema del contatore dell'acqua GPRS è la lettura passiva. La frequenza di lettura predefinita del contatore dell'acqua è di 3 giorni. La frequenza di lettura 1 volta al giorno è accettabile.
·Modulo con funzione di memorizzazione automatica dei dati in caso di spegnimento, assicurando che i dati non vadano persi allo spegnimento.
·Utilizzo della modalità di trasferimento GPRS che può estendere drasticamente la comunicazione.
·Il modulo utilizza il design del tempo di dormienza profonda, è in grado di chiudere completamente il modulo wireless durante il periodo di dormienza profonda (non in funzione durante la notte), che aiuta drasticamente a ridurre la dissipazione di potenza;
·Rete ad ampia area, nessuna distanza di installazione e limite di quantità del contatore dell'acqua.
Applicazione
Il sistema GPRS è adatto per l'installazione di ambienti sparsi, come abitazioni rurali, fabbriche, irrigazione e altre industrie.
Processo di lavoro
Il contatore dell'acqua GPRS trasmette i dati e riceve il comando dal contatore dell'acqua tramite il segnale 2g alla piattaforma.
Vantaggi del software
1. Installazione semplice, il metodo di installazione è lo stesso del contatore dell'acqua meccanico, non è richiesto alcun cablaggio;
2. La trasmissione del segnale è stabile senza essere influenzata dalla distanza di comunicazione.
3. Breve tempo online, andrà online per 30 secondi per garantire la durata delle batterie.
Schema di disegno dimensionale
Dimensione contorno
| Diametro nominale | Lunghezza L | Lunghezza L1 | LarghezzaB | Altezza H1 | Altezza H2 | Filo di collegamento | |
| mm | d | D | |||||
| 15 | 258 | 165 | 90 | 112 | 184 | R1/2 | G3/4B |
| 20 | 299 | 195 | 90 | 112 | 184 | R3/4 | G1B |
| 25 | 345 | 225 | 90 | 114 | R1 | G1 1/4B | |
Parametro tecnico
| Elemento | Unità | Particolari | ||
| Diametro nominale | mm | 15 | 20 | 25 |
| Q3/Q1 | R80 | |||
| Sovraccaricare il flusso (Q4) | m³/h | 3.125 | 5 | 7.875 |
| Flusso nominale (Q3) | m³/h | 2.5 | 4 | 6.3 |
| Flusso transitorio (Q2) | m³/h | 0.05 | 0.08 | 0.13 |
| Portata minima (Q1) | m³/h | 0.031 | 0.05 | 0.08 |
| Classe di precisione | Classe B | |||
| Indicazione massima | m³ | 999999.9 | ||
| Classe di temperatura | T30 | |||
| Classe di pressione | MAPPA10 | |||
| Classe di perdita di carico | ΔP63 | |||
| Classe di sensibilità del prefile di flusso | U10/D5 | |||
| Classe ambientale | Classe B | |||
| Classe di ambiente elettromagnetico | E1 | |||
| Alimentazione elettrica | 2.1V-3.6V | |||
